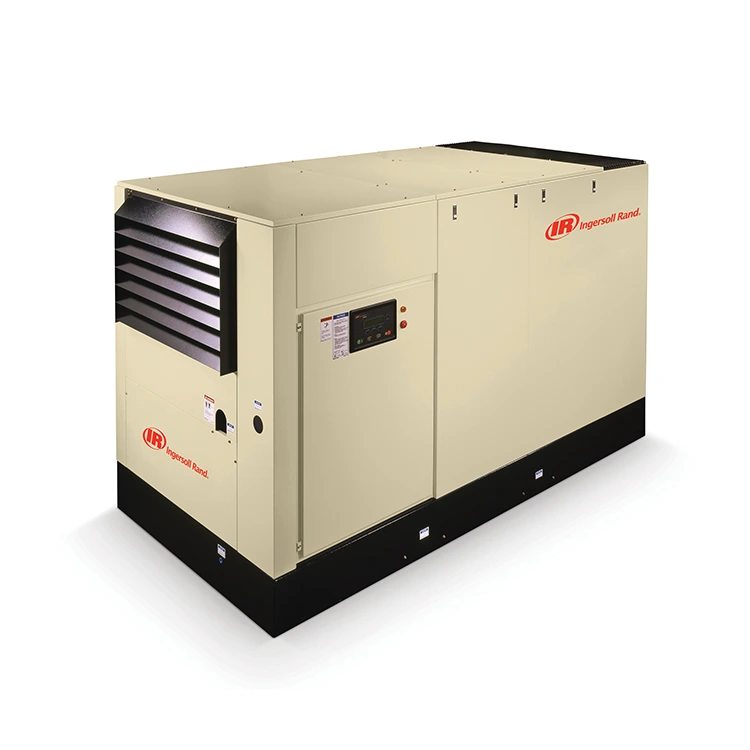

工業生産において、圧縮空気は電気に次ぐ「第 2 のエネルギー源」と呼ばれることが多く、空圧ツール、材料搬送、計装制御、スプレー、その他多くの用途で広く使用されています。このコアパワーを提供する機器であるスクリューエアコンプレッサーは、その性能と信頼性を通じて生産効率と運用コストに直接影響を与えます。インガソールランド RMシリーズ 給油式スクリューエアコンプレッサsは、これらの要求を満たす体系的なソリューションとして設計されています。その核となる価値は、高いエネルギー効率、信頼できる安定性、生産性の最適化という 3 つの側面に基づいて構築されています。
RMシリーズの価値は技術基盤から始まります。往復ピストン コンプレッサーとは異なり、スクリュー コンプレッサーは、ハウジング内で噛み合う一対のヘリカル ローター (オス ローターとメス ローター) 間の連続的な体積変化によってガス圧縮を実現し、連続的な吐出、低脈動、スムーズな動作を実現します。
RM シリーズは、この基盤に基づいて、次のコア技術によって実用性を強化しています。
次世代 Airend (コンプレッサー要素): これはコンプレッサーの心臓部です。 RMシリーズはロータープロファイルを最適化し、排気量を増大させながら効率を向上させる新設計のエアエンドを採用しています。モデルに応じて、効率の向上は最大 16% に達し、排気量は 14% ～ 34% 増加します。これは、ユーザーがより低い電力消費でより大きな空気出力を達成でき、設備投資と運用コストの両方を直接削減できることを意味します。
効率的な駆動およびモーター システム:
固定速度モデル: IEC 規格に準拠した IE3 プレミアム効率モーターを搭載し、IP55 保護とクラス F 絶縁を備えています。
可変速度モデル: 特定の RM シリーズ モデルは、IP66 保護を備えた IE5 油冷永久磁石モーターを利用しています。このモーター構成はエネルギー効率の鍵であり、大容量可変周波数ドライブと連携して実際の空気需要に基づいて回転速度を正確に調整し、固定速度コンプレッサーのアンロード動作に伴うエネルギーの無駄を排除します。
信頼性の高いインテリジェントなシステム設計:
V-shield™ テクノロジー: フェイスシール O リングを採用し、繰り返し可能で漏れのない接続を提供し、共通のオイル漏れと空気漏れを根本的に削減します。
ルミナンス インテリジェント コントローラー: 温度や圧力などのコンプレッサーの動作パラメータをリアルタイムで監視し、警報システムを通じて早期警告を発して、予期せぬシャットダウンによる生産損失を防ぎます。
適切なものを選択するRMコンプレッサー次の側面から考慮する必要があります。
これは最も基本的な一致基準です。 RM 7-11kW シリーズを例にとると、標準パラメータは次のとおりです。
| モデル | 定格電力(kW) | 定格圧力 (barg) | 押しのけ量 (m3/min) |
|---|---|---|---|
| RM7 | 7.5 | 7.5 | 1.27 |
| RM7 | 7.5 | 10 | 1.02 |
| RM11 | 11 | 7.5 | 1.93 |
| RM11 | 11 | 12.5 | 1.32 |
実践的な提案: 定格電力以外にも、圧縮空気の単位を生成するために消費される電力である比電力に細心の注意を払ってください。 RM シリーズの次世代 airend による効率の向上は、この指標において大きな利点をもたらします。大規模な要件の場合、RM200～250 シリーズは最適化された設計により 15%～20% の電気コスト削減を達成できます。
これは選考プロセスにおける重要な決定です。
固定速度: モーターは一定の速度で動作します。空気需要が安定し、変動が最小限に抑えられる単一生産シナリオに適しています。初期投資は安くなりますが、荷降ろし作業時にエネルギーが無駄になります。
可変速ドライブ (VSD): RM シリーズ ECO-PM 永久磁石可変速モデルなど。これらはネットワークの圧力に基づいてモーターの速度を自動的に調整し、「消費された分だけを生産する」ことを実現します。施設が複数のシフトで稼働している場合、または空気需要の大幅な変動が発生している場合、VSD モデルは避けられない選択肢です。初期投資は高くなりますが、電気代の節約により、通常は短期間で投資を回収できます（業界データによると、固定速度ユニットと比較してエネルギー消費量が 35%～60% 削減されることが示唆されています）。
RM シリーズは、冷却、潤滑、シールの目的で圧縮チャンバーに潤滑油が注入される、オイル満水式スクリュー コンプレッサーのカテゴリに属します。利点は、費用対効果が高いことと、一段階圧縮で高圧 (例: 14 barg) を達成できることであり、ほとんどの一般的な産業用途に適しています。
ただし、独自の空気品質要件を評価する必要があります。 ISO 8573-1 空気品質基準によれば、一般的な製造では通常、クラス 1 または 2 の空気が必要です。非常に高純度の要件が求められる食品、製薬、エレクトロニクス、または半導体産業がアプリケーションに含まれる場合は、オイルフリーのスクリューコンプレッサーを検討するか、下流に精密濾過および乾燥装置を追加する必要があるかもしれません。
正しく選択したとしても、設置やメンテナンスを怠ると、性能の低下や故障につながる可能性があります。
インストールと設置場所の要件:
メンテナンスアクセスの予約: RM シリーズは利便性を念頭に設計されており、同じ側の配管接続と十分なメンテナンススペースを備えています。設置中は、常に手動の要件に従って、ユニット周囲の適切な放熱スペースと保守アクセスを確保してください。
周囲温度: RM シリーズ (特に 200-250 モデル) は、より高い周囲温度向けに設計されており、より過酷な動作条件に適応できます。ただし、非常に暑い環境や粉塵の多い環境では、換気や吸気フィルターの強化を考慮する必要があります。
予防保守:
3 つのフィルターと潤滑剤: スクリュー コンプレッサーのメンテナンスの中心は、オイル セパレーター、エア フィルター、オイル フィルター、および潤滑油の定期的な交換にあります。 RM シリーズの大口径セパレータ タンクとエレメントの設計により、オイルと空気の分離がより徹底され、オイル キャリーオーバーが低減され、サービス間隔が延長されます。さらに、工場で充填された合成冷却剤により、消耗品のコストが削減されます。
凝縮水管理: 統合された水分離器は、下流の後処理負荷を効果的に軽減し、機器の寿命を延ばします。
| 症状 | 考えられる原因 | 是正措置 |
|---|---|---|
| 高い吐出温度 | オイルレベルが不十分です。オイルクーラーの詰まり。サーモスタットの故障 | オイルレベルを確認してください。きれいなクーラー。サーモスタットを交換する |
| 過剰なオイルキャリーオーバー | セパレータ要素が磨耗している。ドレンバルブが開いたままになっている | セパレータ要素を交換します。ドレンバルブの点検/修理 |
| 吐出圧力が低い | エアフィルターの詰まり。システムのリーク。磨耗したエアーエンド | エアフィルターを交換してください。配管に漏れがないか確認します。サービスプロバイダーに相談する |
| 頻繁な積み下ろし | 特大コンプレッサー。下流に漏れている | サイズを評価します。システムの漏れを修理する |
| モーター過負荷トリップ | 電源の問題。機械的結合 | 電圧を確認してください。ドライブカップリングを検査する |
実用性RMシリーズ油入スクリューコンプレッサーこれは、機器自体をはるかに超えて拡張され、高効率のエアエンド、インテリジェントな制御、人間中心の設計を統合した系統的なソリューションです。エネルギー効率、信頼性、メンテナンスの利便性のバランスが取れています。選択の原則は常に「目的に適合」する必要があります。特定の圧力と流量の要件に基づいて出力を選択します。空気需要の変動パターンに基づいて可変速を決定します。最終用途の空気品質要件に基づいて後処理の必要性を決定します。
